Montageanleitung
Montageanleitung Huawei (außer Huawei SUN2000-XX KTL-M3)
Schritt 1
2 Alubügel (links und rechts) mit 4x M4 Schrauben an Lüftereinheit befestigen
Schritt 2
Lüftereinheit mit 3x M6 Schrauben am Kühlkörper befestigen,
Thermostat (am linken, unteren Gewinde) von Hand eindrehen.
Schritt 3
Thermostat mit 2 Steckzungen assemblieren,
2 poliger Thermostatstecker mit Lüftereinheit verbinden,
DC-Stecker des Netzteils mit DC Buchse (links oder rechts) verbinden
ggf. Kabelclips anbringen und DC Kabel einclipsen
bei zu kurzem Netzteilkabel DC-Verlängerung verwenden.
Schritt 4
Netzteil einstecken – FERTIG – «keep it cool»
Montage bei Huawei SUN2000-XX KTL-M3
Schritt 1
2 Alubügel (links und rechts) mit 4x M4 Schrauben an Lüftereinheit befestigen
Schritt 2

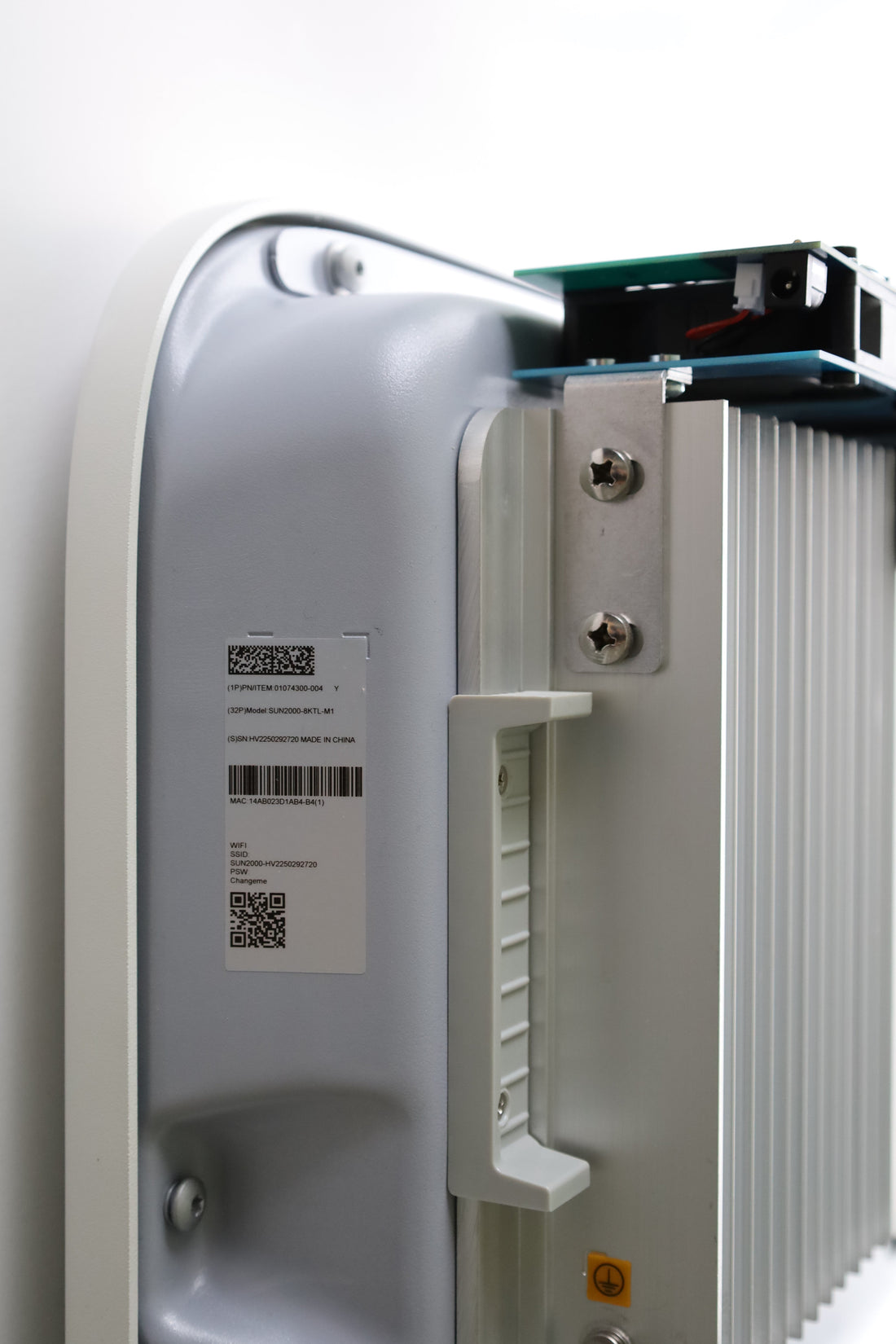

Lüftereinheit mit 4x M6 Schrauben am Kühlkörper befestigen.
Schritt 3
Thermostat an geeigneter, flacher Stelle am Kühlkörper des Wechselrichters (seitlich) anbringen
BEACHTE: zuvor diese Stelle gründlich reinigen (Spiritus o.ä.). Folie vom Klebepad entfernen, dann bei einer Temperatur von ca. 25°C ungefähr 20 Sekunden fest andrücken (nicht im heissen oder zu kaltem Zustand des Wechselrichters)
Schritt 4
Thermostat mit 2 Steckzungen assemblieren,
2 poliger Thermostatstecker mit Lüftereinheit verbinden,
DC-Stecker des Netzteils mit DC Buchse (links oder rechts) verbinden
ggf. Kabelclips anbringen und DC Kabel einclipsen.
Bei zu kurzem Netzteilkabel DC-Verlängerung verwenden
Schritt 5
Netzteil einstecken – FERTIG – «keep it cool»
Montageanleitung alle anderen Wechselrichter (Wandmontage)
Schritt 1
Lüftereinheit möglichst direkt über dem Kühlkörper platzieren.
2 Löcher in entsprechendem Abstand (D=5) bohren - ev. mit Dübel.
Lüftereinheit mittels 2 Schrauben an der Wand befestigen. Schrauben und Dübel für die Wandbefestigung sind nicht enthalten
Schritt 2
Thermostat an geeigneter, flacher Stelle am Kühlkörper des Wechselrichters (seitlich) anbringen
BEACHTE: zuvor diese Stelle gründlich reinigen (Spiritus o.ä.). Folie vom Klebepad entfernen, dann bei einer Temperatur von ca. 25°C ungefähr 20 Sekunden fest andrücken (nicht im heissen oder zu kaltem Zustand des Wechselrichters)
Schritt 3
Thermostat mit 2 Steckzungen assemblieren,
2 poliger Thermostatstecker mit Lüftereinheit verbinden,
DC-Stecker des Netzteils mit DC Buchse (links oder rechts) verbinden
ggf. Kabelclips anbringen und DC Kabel einclipsen.
Bei zu kurzem Netzteilkabel DC-Verlängerung verwenden
Schritt 4
Netzteil einstecken – FERTIG – «keep it cool»
Optional
bei Verwendung mehrerer (bis zu 3) Wechselrichtern; Coupler und DC Verlängerung zum Verbinden der 12V Spannung verwenden
